Manual de instrucciones del cortacésped con mando a distancia

Protección y precauciones de seguridad

Advertencias

1, Lea atentamente estas instrucciones antes de utilizar el aparato. Comprenda estas precauciones de seguridad, especialmente los métodos de manejo de emergencia, que son más importantes que el uso correcto.
2, Sólo personal capacitado debe operar esta máquina, de lo contrario pueden producirse lesiones.
3, Ajuste la altura de corte de la hierba antes de arrancar el motor.
4, Nadie debe acercarse a menos de 1,5 metros a cada lado o 5 metros por delante de la máquina.
5, Si la máquina se encuentra con un obstáculo y no puede moverse, o si la máquina vuelca, la asistencia sólo puede acercarse para levantar o tirar después de desconectar el embrague y apagar el motor.
6, La gasolina es altamente inflamable y explosiva. Deben tomarse medidas de seguridad contra incendios. Reposte sólo con el motor apagado y en una zona bien ventilada. Si necesita repostar durante el uso, ¡enfríe primero el motor!

Medidas de seguridad

1, El silenciador puede calentarse mucho, Limpie las malas hierbas a tiempo para evitar un incendio.
2, Mantenga siempre una distancia de seguridad de al menos 5 metros de la máquina mientras esté en funcionamiento.
3, Asegúrese de que el nivel de aceite del motor está dentro del rango normal para garantizar una lubricación adecuada durante el uso.
4, No incline la cabeza del motor hacia abajo para evitar que el aceite entre en el carburador, lo que puede causar dificultad en el arranque del motor.
5, Limpie el filtro de aire cada 4-10 horas.
6, Cambie el aceite del motor después de las primeras 10 horas de uso, y posteriormente cada 50 horas.
7, Espere al menos 8 segundos entre arranques del motor.
8, El mando a distancia viene configurado de fábrica con 8 teclas que no deben ajustarse. Si necesita cambiar los ajustes de la izquierda y la derecha, póngase en contacto con el fabricante (consulte la página 6 del manual para obtener más información).
9, Por favor, evite que el mando a distancia y las partes eléctricas del cortacésped entren en contacto con la lluvia y el agua. Si entra agua en el cortacésped, no podrá arrancar el motor del cortacésped y éste no funcionará. Si las pilas del mando a distancia están bajas y es necesario cambiarlas, hágalo cuando el cortacésped esté más cerca.
10, Cuando el cortacésped está inactivo durante largos períodos, debe ser inspeccionado y mantenido regularmente, Cargue la batería cada mes (utilice un cargador de batería de plomo-ácido de 48 voltios para vehículos eléctricos, mantenga el tiempo de carga alrededor de 4 horas hasta que esté lleno), manténgalo en un espacio seco y ventilado para evitar la humedad.
11, Antes de arrancar la máquina, colóquela en una superficie plana, compruebe el nivel de gasolina, el indicador de aceite, el interruptor eléctrico principal, y si el botón de arranque (o pull start) funciona normalmente, El interruptor del acelerador debe girarse al máximo, Los operadores deben mantenerse alejados de la máquina, pulse el botón de arranque, manténgalo pulsado durante unos 4 segundos hasta que el motor arranque, déjelo funcionar al ralentí durante unos 2 minutos para confirmar el funcionamiento normal antes de empezar a trabajar, Si el motor no arranca, espere 8 segundos antes de volver a intentarlo para evitar que se queme el relé.
12, Los operadores deben estar equipados con guantes protectores, cascos, máscaras contra el polvo, gafas protectoras, ropa protectora, (Para las mujeres operadoras, el pelo debe estar debidamente cubierto) para evitar accidentes.
13, Antes de cada uso, compruebe el aceite de la caja de cambios abriendo el orificio de llenado de aceite, si el nivel de aceite es visible, es normal.
14, Antes de encender cualquier control remoto, asegúrese de que todos los demás interruptores están apagados para evitar que la máquina se inicie automáticamente cuando se enciende la alimentación, Cuando la máquina deja de funcionar, el interruptor principal debe estar apagado.

Capítulo 1: Finalidad, características y especificaciones técnicas

El cortacésped funciona en modo de siega tanto cuando se desplaza hacia delante como hacia atrás, lo que garantiza una gran eficacia. Tenga cuidado con los interruptores y el ventilador cuando se mueva hacia atrás para evitar que golpeen objetos.
1, El cortacésped tiene funciones tanto de corte como de trituración de hierba.
2, La potencia es híbrida, utilizando tanto combustible como electricidad, asegurando largas horas de funcionamiento.
3, El motor es del tipo sin escobillas, que ahorra energía y es duradero.
4, La caja de cambios utiliza engranajes de alto módulo, que son de larga duración.
5. Aplicabilidad: Puede ser ampliamente utilizado en zonas montañosas, colinas y terrenos llanos. Su movilidad en las orugas es excelente, por lo que es especialmente adecuada para la siega de huertos. Con el equipo de acompañamiento, también puede realizar funciones como la pulverización aérea de pesticidas y el transporte en el campo. Para conocer las especificaciones técnicas, consulte los enlaces siguientes de los distintos modelos:
robot cortacésped KT10 especificaciones técnicas
Especificaciones técnicas del cortacésped KT13
Especificaciones técnicas del robot cortacésped KT50
Especificaciones técnicas del cortacésped KT80
Especificaciones técnicas del cortacésped con mando a distancia KT90

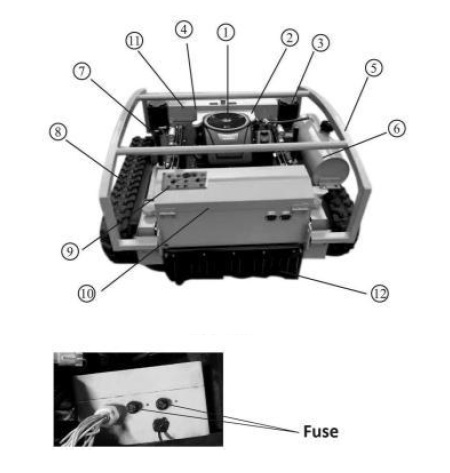

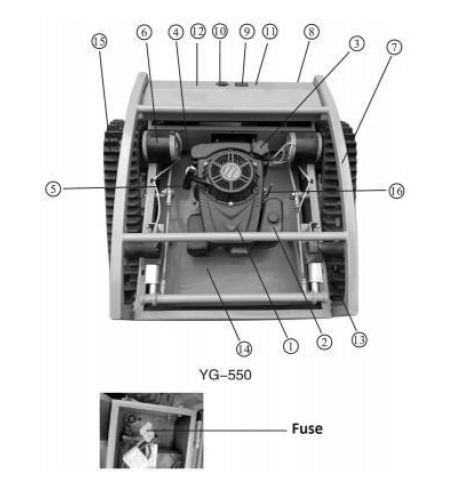

Chapter 2: Estructura y componentes principales

Capítulo 3: Ajuste, instalación y uso

Esta máquina ha sido ajustada rutinariamente en fábrica antes de su envío. No obstante, antes de utilizar la máquina, los usuarios deben inspeccionar y ajustar todos los componentes para garantizar un funcionamiento óptimo del cortacésped por control remoto.

I. Inspección diaria

Comprobar el nivel de aceite del motor
Nota: Antes de poner en funcionamiento el motor, añada aceite lubricante hasta el nivel normal de acuerdo con las instrucciones del motor. Compruébelo cada 4 horas. El funcionamiento del motor con un nivel de aceite inferior al normal puede provocar graves daños en el motor.
(1), Coloque el motor en posición horizontal.
(2), Desenrosque el indicador de aceite del motor y límpielo.
(3), Inserte el indicador de aceite en el orificio de llenado (no es necesario atornillarlo).
(4), Saque el indicador de aceite y compruebe el nivel de aceite. Si el nivel de aceite está dentro del rango de la mitad de la rejilla del indicador, es normal.
Consulte el manual de usuario del motor para más detalles sobre el uso del aceite.
Nota: El silenciador está a alta temperatura durante el funcionamiento. No lo toque con las manos, limpie a tiempo los recortes de hierba, hojas y otros residuos circundantes para evitar la combustión y daños o lesiones graves. Nunca haga funcionar el motor sin un filtro de aire, ya que esto acelerará el desgaste del motor.

II. Ajuste de la altura de corte de la hierba

Utilice el mando a distancia para ajustar el elevador eléctrico.

III. Montaje y desmontaje de las cuchillas

Levante el cortacésped o acolche la posición de oruga. Afloje el tornillo de fijación de la cuchilla para retirar o sustituir la cuchilla. Afloje el tornillo de fijación del soporte de la cuchilla en la parte inferior para retirar el soporte de la cuchilla y la cuchilla juntos. ( Nota: Al sustituir la cuchilla, es necesario cambiar ambas cuchillas.)

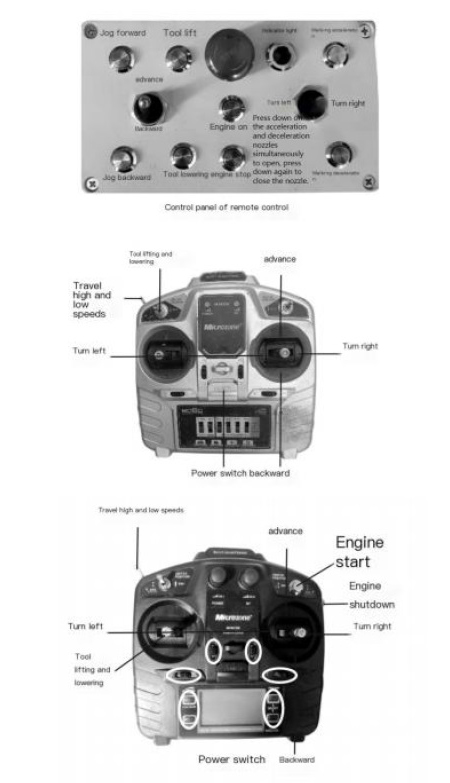

IV. Uso del mando a distancia

1, Encienda el interruptor del mando a distancia.
2, Encienda el interruptor principal de la máquina, la máquina y el mando a distancia entran en el estado conectado.
3, Pulse hacia adelante y hacia atrás, la máquina se moverá hacia adelante y hacia atrás.
4, Pulse el arranque del motor, la cuchilla del cortacésped gira, y la máquina entra en el estado de trabajo. Arranque el motor de gasolina para recorrer largas distancias.
5, Mueva el interruptor de desplazamiento a la posición de avance, la máquina se mueve hacia adelante, mueva a la posición inversa, la máquina se mueve hacia atrás. Mover a la posición media, la máquina se detiene.
6, Ajuste de la dirección: Cuando el interruptor de desplazamiento está en la posición de avance o retroceso, la máquina teóricamente se mueve en línea recta hacia adelante o hacia atrás. Sin embargo, debido a las irregularidades del terreno o baches, habrá desviación de marcha. En este momento, ajústelo alternando los interruptores de giro a la izquierda y a la derecha. Alternando el interruptor de giro a la izquierda o a la derecha durante un tiempo prolongado, la máquina completa el giro.
Nota: ¡No pulse los 8 botones que aparecen en el círculo blanco de la figura de la derecha! Los parámetros han sido ajustados en fábrica, de lo contrario provocará la inutilización de la máquina.
7, Ajuste de la velocidad de marcha: Manteniendo pulsado el botón de aceleración, la velocidad aumenta gradualmente. Manteniendo pulsado el botón de desaceleración, la velocidad disminuye.
8, Operación de golpeteo: Mueva los interruptores hacia adelante y hacia atrás a la posición media, mantenga pulsado el botón de golpe hacia adelante, la máquina está en el estado de golpe hacia adelante, suelte el botón de golpe, la máquina deja de caminar. Mantenga pulsado el botón de retroceso, la máquina está en el estado de retroceso, suelte el botón de retroceso, la máquina deja de caminar.
9, Carga del mando a distancia: Cargue el mando a distancia con el propio cargador de la máquina cada 20 horas de funcionamiento.

Capítulo 4: Mantenimiento y cuidado

Mantenimiento del motor de gasolina

Advertencia:
(1), Apague el motor antes de cualquier operación de mantenimiento.
(2), Para evitar el arranque accidental del motor, coloque el interruptor del mando a distancia en la posición OFF.
(3), El mantenimiento del motor debe ser realizado por profesionales.
Nota:
Utilice piezas de motor originales de fábrica o equivalentes. El uso de alternativas de baja calidad puede dañar el motor. Las inspecciones y ajustes regulares son esenciales para mantener el rendimiento del motor. El mantenimiento regular también garantiza una larga vida útil. Los intervalos de mantenimiento necesarios y las tareas correspondientes se explican en la tabla siguiente:

I. Cambio del aceite lubricante

Cuando el motor aún está caliente, drene el aceite para asegurar una descarga rápida y completa, Para motores con filtro de aceite, reemplace el filtro de aceite al mismo tiempo.
1, Retire el tapón de llenado de aceite y el tapón de drenaje de aceite para drenar el aceite lubricante.
2, Instale el tapón de drenaje de aceite y apriételo.
3, Rellene con el aceite lubricante recomendado y compruebe el nivel de aceite.
4, Vuelva a colocar el tapón de llenado de aceite.

II. Mantenimiento del filtro de aire

Nota: Un filtro de aire demasiado polvoriento o húmedo impedirá que el aire entre en el carburador, haciendo que el motor eche humo y dañando potencialmente el motor, El mantenimiento regular del filtro de aire es esencial, Si el motor funciona en zonas muy polvorientas, se debe limpiar cada 2 horas.
1. Retire el tapón roscado de mariposa y la tapa del filtro de aire y, a continuación, extraiga el filtro.
2. Sople el polvo del filtro con aire comprimido.
3, Vuelva a instalar el filtro de aire y su tapa.

III. Spark Plug Maintenance

Nota: No utilice nunca una bujía fuera del rango térmico correcto. Para garantizar el funcionamiento normal del motor, la separación entre bujías debe ser la adecuada y estar libre de depósitos de carbonilla.
1. Sustituya la bujía utilizando una llave de bujías especializada.
Nota: Si el motor acaba de dejar de funcionar, el silenciador estará caliente. Tenga cuidado de no tocarlo.
2. Inspeccione visualmente la bujía. Si hay desgaste notable o el aislador tiene grietas o defectos, sustitúyala.
3. Mida la separación de la chispa con un calibre de separación. Si es necesario un ajuste, doble el electrodo. La separación correcta debe ser de 0,70 a 0,80 mm.
4. Compruebe si la junta de la bujía está en buen estado. Para evitar roscas cruzadas, apriétela primero a mano.
5. Una vez que la bujía esté completamente asentada, utilice una llave de tubo especial para apretarla, comprimiendo la arandela.
Nota: Al instalar una bujía nueva, gire 1/2 vuelta más después de comprimir la arandela. Al reinstalar una bujía usada, gire 1/8 a 1/4 de vuelta más después de comprimir la arandela.
Nota: Si el motor acaba de funcionar, el silenciador estará caliente. Espere a que se enfríe antes de continuar.

IV. Ajuste del ralentí del carburador

1, Arranque el motor y deje que se caliente hasta su temperatura normal.
2, Cuando el motor está funcionando al ralentí, ajuste el tornillo de tope del acelerador para obtener la velocidad de ralentí estándar, la velocidad de ralentí estándar es: 1500±150RPM.

Mantenimiento de máquinas

Durante el funcionamiento, la máquina experimenta inevitablemente desgaste por rotación, fricción y cambios de carga. Esto puede provocar el aflojamiento de los pernos de conexión, el desgaste de las piezas, la alteración del estado normal del sistema y holguras anormales. Esto provoca una reducción de la potencia del motor, un aumento del consumo de combustible, una desalineación de los componentes y fallos más frecuentes de la máquina, lo que afecta gravemente a su funcionamiento normal. Para reducir la aparición de las situaciones anteriores, es crucial realizar rutinariamente un mantenimiento preventivo. Esto ayuda a mantener el estado técnico óptimo de la máquina y a prolongar su vida útil.

I. Rodaje

1, Consulte el manual del usuario para el rodaje del motor de gasolina.
2, Para las máquinas nuevas o muy reparadas, operar en condiciones de vacío durante media hora, Luego, en condiciones de carga ligera durante 5 horas, vaciar rápidamente todo el aceite lubricante en el cárter del motor de gasolina mientras está todavía caliente, Rellenar con aceite de motor y funcionar durante 4 horas para el rodaje, Sólo entonces se puede poner su máquina en el cultivo regular.

II. Mantenimiento técnico

A. Mantenimiento por turno (antes y después de cada turno de trabajo)

1, Escuche y observe si hay alguna anomalía en todas las piezas (como ruidos extraños, sobrecalentamiento y aflojamiento de tornillos).
2, Compruebe si hay fugas de aceite en el motor de gasolina y la caja de cambios.
3, Compruebe si el nivel de aceite del motor de gasolina y de la caja de cambios se encuentra entre las líneas superior e inferior del indicador de aceite.
4, Elimine rápidamente el barro, las malas hierbas y las manchas de aceite de toda la máquina y sus accesorios.
5, Lleve un registro detallado del cultivo.

B. Mantenimiento de primer nivel (cada 150 horas de funcionamiento)

1, Realice todas las tareas diarias de mantenimiento.
2, Limpiar la caja de transmisión y cambiar el aceite.
3, Compruebe y ajuste el embrague, el sistema de cambio de marchas y el sistema de marcha atrás.

C. Mantenimiento de segundo nivel (cada 800 horas de funcionamiento)

1, Realice todas las tareas del mantenimiento de primer nivel.
2, Inspeccione todos los engranajes y cojinetes, Si muestran un desgaste importante, sustitúyalos por piezas nuevas.
3, Compruebe otras piezas de la máquina, cuchillas del cortacésped o tornillos de conexión, Sustituya cualquier pieza dañada por una nueva.

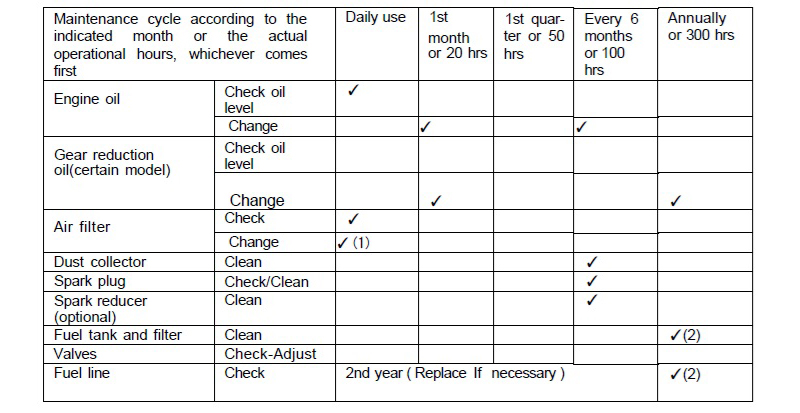

III. Lista de comprobación de mantenimiento (Los elementos marcados con √ en la tabla indican las acciones de mantenimiento necesarias).

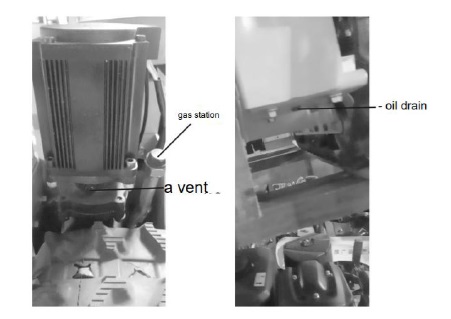

IV. Mantenimiento de la caja de transmisión

Durante las primeras 20 horas, abra el tapón de llenado de aceite, abra el respiradero y desenrosque el tapón de vaciado. Después de vaciar completamente el aceite, vuelva a enroscar el tapón de vaciado y rellene con aceite para engranajes hasta que rebose por el respiradero. Posteriormente, cambie el aceite una vez al mes.

V. Mantenimiento de toda la máquina

Cuando sea necesario almacenar la máquina durante un período prolongado, deben tomarse las siguientes medidas para evitar la oxidación:
1, Selle el motor de gasolina como se indica en el manual del usuario.
2, Limpie el exterior para eliminar el polvo y la suciedad.
3, Vacíe el aceite lubricante de la caja de transmisión y rellene con aceite nuevo.
4, Aplique aceite antioxidante a las superficies sin pintar que no sean de aleación de aluminio.
5, Almacene la máquina en un lugar interior bien ventilado, seco y seguro.
6, Guarde bien todas las herramientas adjuntas, la certificación del producto y los manuales de usuario.

Capítulo 5: Resolución de problemas

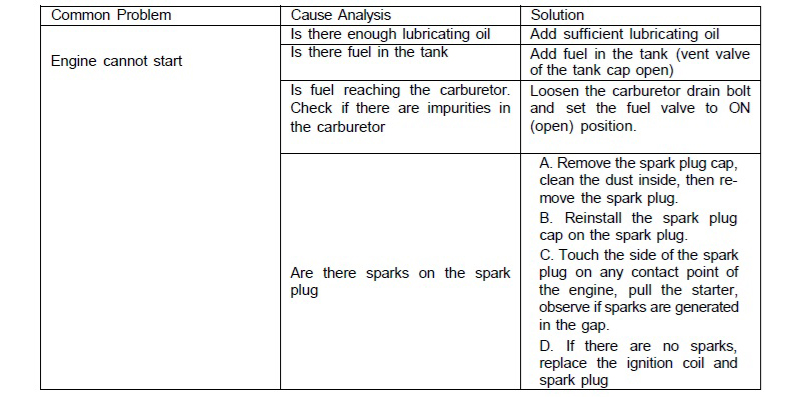

Problemas comunes del motor

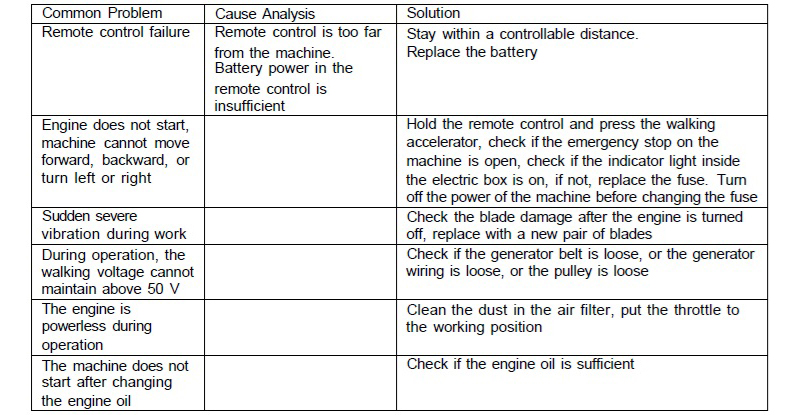

Problemas comunes y soluciones

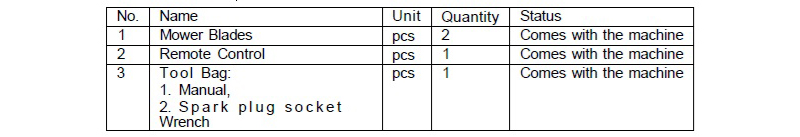

Lista de accesorios
